Mi az a fonott (kettős sodrású) gabion?

A fonott gabion a klasszikus, legrégebb óta alkalmazott gabion-kivitel: a kosár falai kettős sodrású, hatszög alakú hálóból készülnek, amely – szemben a merev, hegesztett dróthálós kivitellel – rugalmasan követi a talaj mozgását és a szerkezetre ható terheléseket anélkül, hogy elszakadna vagy felbomlana. A Maccaferri fonott Polimac gabion 8x10-es hálótípusú, PoliMac® bevonatú acélhuzalból készül, a gyártás a 305/2011/EU Építési Termék Rendelet (CPR) és az EN 10223-3 szabvány szerint, ETA n. 15/0219 európai műszaki engedéllyel és CE-jelöléssel (1301-CPR-1229) történik.

PoliMac® bevonat – kiemelkedő, igazolt tartósság

A gabion huzalját egy Galmac® (EN 10244-2 A osztályú) alapbevonatra felvitt PoliMac® polimer külső réteg védi. A gyártói adatlap szerint a bevonat sóköd-állósága több mint 6.000 óra, UV-állósága 2.500 óra expozíció után is 25%-nál kisebb tulajdonságváltozást mutat, kopásállósága pedig meghaladja a 100.000 ciklust.

A gyártó a gabionfalak tervezéséhez a Gabion Serviceability Coefficient (GSC) mutatót adja meg (ISO 9224 szerint, C4 korrozivitási kategóriában számítva), amelyet a Maccaferri GAWAC tervezőszoftvere használ fel a gabionfalak méretezésénél. A Polimac gabion GSC-értéke 978 (h=0,5 m) és 489 (h=1,0 m) – jelentősen magasabb, mint a Galmac kivitel 280/140-es értéke, tehát a GAWAC-számítás szerint nagyobb tervezési terhelhetőséget biztosít.

Felhasználási területek

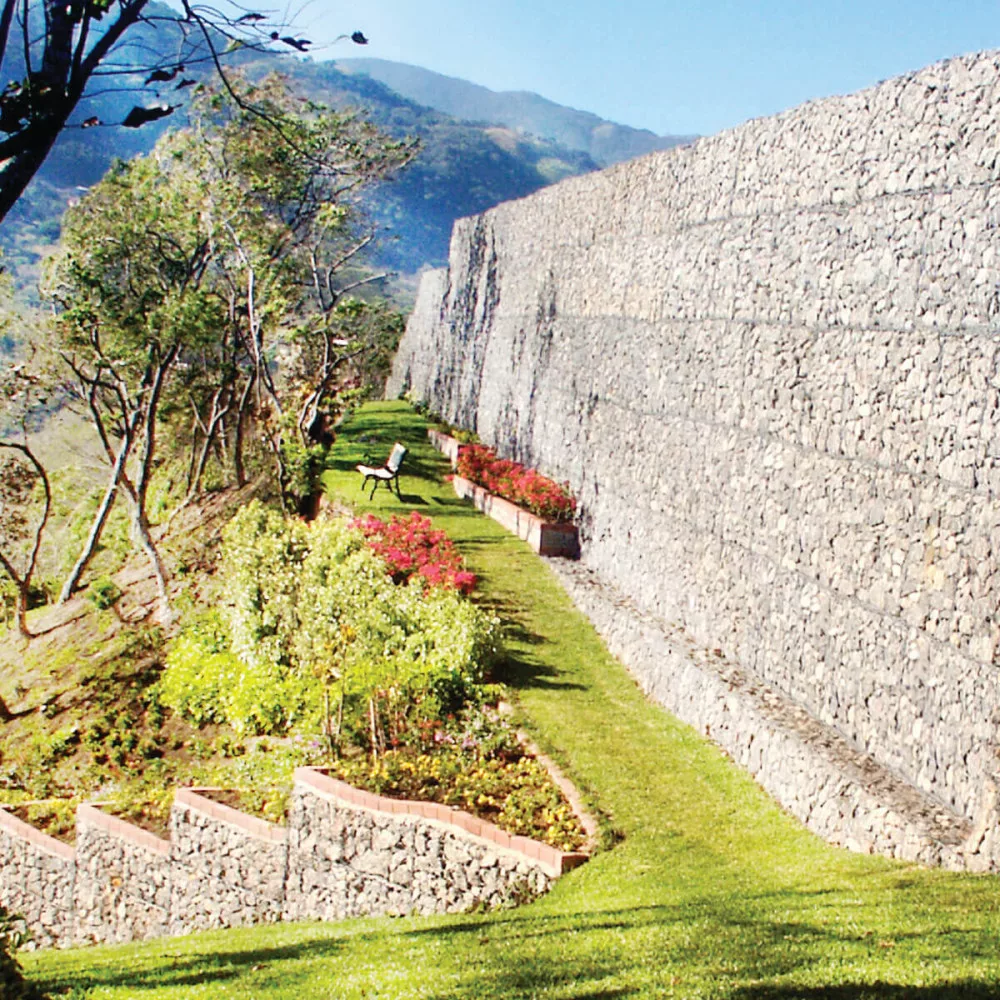

• Támfalak, gravitációs megtámasztó szerkezetek
• Partvédelem, folyószabályozás, vízépítési létesítmények
• Rézsű- és mederrendezés, erózióvédelem
• Sós, szennyezett vagy erősen koptató hatású, agresszív környezetű helyszínek
• Hosszú távú, alacsony karbantartási igényű szerkezetek

Miért a Maccaferri fonott Polimac gabiont érdemes választani?

• Európai műszaki engedéllyel (ETA n. 15/0219) rendelkező, CE-jelölt termék (1301-CPR-1229)
• Kettős sodrású háló – rugalmasan követi a talaj mozgását, nem bomlik fel egy elszakadt huzalszál esetén sem
• PoliMac® bevonat: 6x jobb sóköd-állóság a hagyományos Galmac kivitelnél, igazolt UV- és kopásállósággal
• Jelentősen magasabb GSC-érték (978/489) a Galmac kivitel 280/140-es értékéhez képest – a GAWAC tervezőszoftverben nagyobb terhelhetőséget jelent
• Gyári szabvány méretlistából, 0,5 vagy 1,0 m magasságban rendelhető

Műszaki adatok – Fonott Gabion Polimac (8x10 2.7 HT Polimac)

Tartozékok

• Rozsdamentes acél C-gyűrű: Ø 3,00 mm, szakítószilárdság > 1.550 MPa, szétszakítási erő > 2,0 kN, max. 200 mm osztásköz
• Merevítő kötözőelem: acél kötőhuzal vagy előre formázott, önzáró kötöző (pl. MacTie)

Tervezés és rendelés

A gabionfal vagy partvédelmi szerkezet tervezésénél a GSC (gabion használhatósági együttható) figyelembevételével javasolt a Maccaferri GAWAC tervezőszoftverét vagy vízépítési/geotechnikai tervező mérnök segítségét igénybe venni, különösen nagyobb, statikailag jelentős falaknál. Ajánlatkéréskor érdemes megadni a kívánt kosárméretet (hossz × szélesség × magasság), a kötözési rendszert (gyűrű vagy kötözőhuzal), valamint a helyszín környezeti jellemzőit (pl. sós vagy ipari közelség) a megfelelő kivitel kiválasztásához.

Kell-e építési engedély a gabion támfalhoz Magyarországon?

A 312/2012. (XI. 8.) Korm. rendelet 1. melléklete szerint Magyarországon a támfal építése, bővítése, felújítása, átalakítása építési engedély nélkül végezhető, ha a rendezett alsó terepszinttől számított magassága nem haladja meg az 1,5 métert. Az ennél magasabb támfalak építése építési engedélyhez kötött, és statikai/geotechnikai tervezést, illetve – a helyszíntől és a beépítés jellegétől függően – további hatósági eljárást is igényelhet.

Az építésügyi szabályozás időről időre változik, és a konkrét eset (védett terület, telekhatár, meglévő épület közelsége stb.) további engedélyeket vagy bejelentési kötelezettséget vonhat maga után, ezért nagyobb, 1,5 métert megközelítő vagy meghaladó falaknál javasoljuk az illetékes építésügyi hatóság vagy egy építész/statikus szakember megkeresését a végleges tervek elkészítése előtt.
